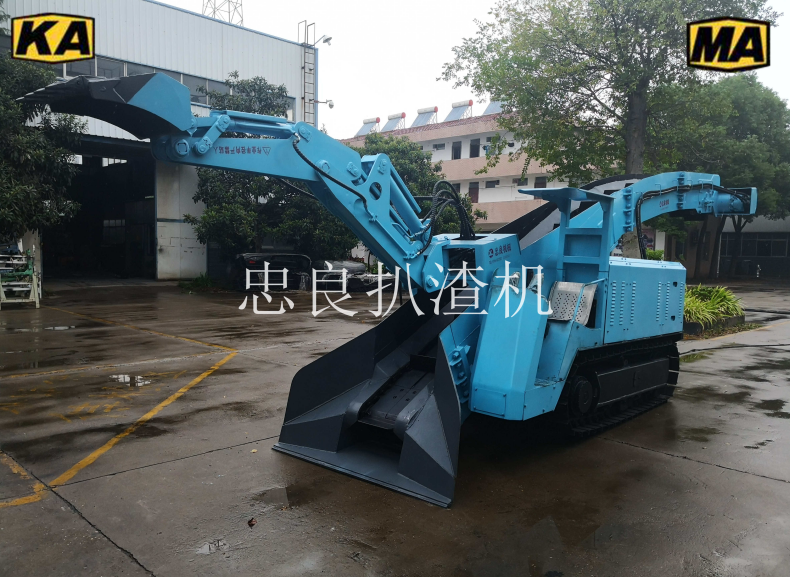

簡述：履帶刮板式挖掘裝載機（扒渣機），主要用于空間狹窄的洞采作業，如金屬礦，引水巷道等，其作用是采集各工程的碎石土料并輸送、裝車。
本機靠履帶推進鏟取巖石并通過鏟斗將石料扒進自身的刮板輸送系統，輸送機從尾部將巖石卸入自卸汽車、礦車或其它裝載設備上去。同時也可利用反鏟挖掘臂扒取遠處的巖石，也可以用鏟斗來清理工作面。
適用于斷面為2.4×2.4米以上的巷道，整機履帶行走驅動 ，刮板輸送，不卡渣，不卡鏈條，適合出礦和28度以內坡度工作面
80履帶刮板型優點
履帶刮板式挖掘裝載機是一種連續生產效率高的出礦設備。主要用于地下隧道，如金屬礦，引水巷道等，其主要功能為集攏各類工程碎石并完成輸送、裝車工作。履帶式裝載機優點在于轉場速度快、靈便，能用于多個工作面。本機采用國內軍工液壓系統，動作采用液壓控制，操作簡便，電動液壓傳動，挖掘采集、輸送、行走、裝車四種功能于一體；本機采用履帶行走，爬坡力強，結構緊湊，扒取范圍廣，減輕了工人的勞動強度。
小型號輪式扒渣機，適合2.4*2.4米工作面， 坡度25度以內， 一臺80型履帶刮板扒渣機效率
1、挖掘部分：采用先導操作，更方便簡捷，各種操作手柄選用浙江品牌---浙江海宏液壓。性能更穩定，流線性設計。
2、工作臂：選用國標GB/T700－Q235B材料，抗拉強度達375～ 550MPa。
3、液壓油缸：均選用福建山力工程機械類油缸，油缸推力可達4500N，選用進口派克密封件，密封性好，壽命長，可靠性高，各關節采用耐磨高，耐磨性能更好。
4、襯套：挖掘上所穿銷軸的襯套，選用JDB固體石墨鑲嵌軸承（高力黃銅襯套）（ZCuZn25Al6Fe3Mn3），它具有高耐磨性及良好的耐蝕性，從使用維修上降低維修成本。
1. 液壓系統
經過幾代產品不斷的升級，液壓系統整體設計合理，主要部件均采用國內品牌，確保工作穩定性。
液壓系統采用二級控制，配備國內品牌液壓先導操縱桿，有良好的比例控制特點，操作輕松方便。
液壓齒輪泵選用濟南7423軍工廠生產的三聯泵/雙聯泵，耐磨抗污染強，效率高，使用壽命長。
液壓系統采用大功率風冷式散熱器，確保整個系統工作油溫恒定。
過濾器能控制液壓系統污染，以保護油泵及其它液壓元件，提高液壓系統的清潔度
二：輸送部分
1. 槽體內兩側、底板、壓鏈板均為耐磨板，加強輸送槽在輸送物料時的耐磨性。
2. 主（從）動鏈輪是用高強度耐磨合金鋼制造，大大提高鏈輪的使用壽命。
3. 刮板采用Q345B材料下料焊接再加工成型的。便于根據客戶需求，采用不同種類的刮板。
4. 刮板鏈條采用雙鏈條，物料的運輸能力。
5. 鏈條采用江蘇生產節距為50.8mm的鏈條，此鏈條抗拉載荷277KN；鏈板采用40Mn，銷軸采用20Cr，滾子采用GCr15。故鏈條比皮帶壽命長。
底盤行走部分：
1. 行走履帶采用山推的定制。提高履帶的質量。
2. 履帶式行走，左右履帶可拆卸，方便需要拆裝下井的環境使用。
驅動輪、引導輪采用鑄鋼ZG40SiMn材料，強度高。履帶選用重型101節距的單筋板，抓地更牢，爬坡更有力。
液壓系統和電氣系統：
2. 電機采用襄陽生產電機的廠家---襄陽宇清傳動，功率為45KW，而其他廠家同類型產品的電機功率僅有30KW或37KW,更能減少用戶因礦上電壓不穩而損壞電機現象的發生。
3. 輸送馬達采用浙江品牌——寧波意寧生產的低速大扭矩馬達，額定扭矩達2433N·M。
4. 電源引線、電氣線路板和電器元件連接線采用線鼻子聯接，電箱和線路板安裝設置橡膠緩沖防震墊，減少電氣線路松脫故障。
5. 使用的電器部件選用符合安標規定的廠商。(僅指非防爆車型)每個單獨回路使用的連接線，顏色都加以區別，便于維修。(僅指非防爆車型)。
6. 增加斷路保護器，更好?？刂谱儔浩鬏敵?。(僅指非防爆車型)。
選配配置
破碎錘
本機可以加裝一體式破碎錘，在扒渣的同時遇到大石頭可以即刻破碎，方便快捷
破碎錘對巷道底板、側幫底部進行破碎維護；對爆破后大塊巖石、煤塊等進行破碎，無需補炮。
在硬度f≤3的煤巷或半煤巷掘進時無需炮掘。
電纜卷筒
采用專用的電纜卷筒，能實現設備進退場靈活自動收放電纜，節省人力物力，自動化程度更高，使裝載機進退場更靈活自如。
技術參數：
|
項目 型號 |
ZWY-80/38.1L |
|||
|
裝載能力 m3/h |
≥80 |
履帶平均接地比壓 Mpa |
≤0.1 |
|
|
整機質量 kg |
7500±5％ |
額定工作壓力 Mpa |
19 |
|
|
小轉彎半徑 m |
≤6 |
閥開啟壓力 Mpa |
20 |
|
|
離地間隙 mm |
330 |
電器 |
三相對 MΩ |
＞1.5 |
|
挖掘寬度 mm |
3300 |
絕緣 |
相間 MΩ |
＞1.5 |
|
挖取距離 mm |
1400 |
運 輸 |
長 mm |
6600±50 |
|
挖掘高度 mm |
1650 |
外 型 |
寬 mm |
1680±50 |
|
挖掘深度 mm |
800 |
尺 寸 |
高 mm |
1950±50 |
|
裝載寬度 mm |
1600(可加長) |
適用斷面 m |
2.5(寬)×2.5(高) |
|
|
卸載高度 mm |
1550(可加高) |
適用坡度 |
≤25°-30°(硬巖) |
|
|
爬坡能力 (°) |
≤20-25°(硬巖) |
適用巖石硬度 |
f(普氏硬度)≤12 |
|
|
行走速度 m/s |
0.2±5％ |
輸送槽驅動形式 |
雙鏈單驅動 |
|
|
刮板鏈速度 m/s |
0.4±5％ |
電機總功率 kW |
38 |
|
|
電壓 V |
660V/380V |
|
|
|
