ZWY-60重型履帶刮板型介紹

履帶刮板式挖掘裝載機是一種連續生產的出礦設備。主要用于地下隧道，如金屬礦，引水巷道等，其主要功能為集攏各類工程碎石并完成輸送、裝車工作。履帶式裝載機優點在于轉場速度快、靈便，能用于多個工作面。本機采用國內軍工液壓系統，動作采用液壓控制，操作簡便，電動液壓傳動，挖掘采集、輸送、行走、裝車四種功能于一體；本機采用履帶行走，爬坡力強，結構緊湊，扒取范圍廣，可全斷面裝巖，不需人工輔助清理工作面，減輕了工人的勞動強度。

小型號輪式扒渣機，適合2.3*2.3米工作面， 坡度25度以內， 一臺60型履帶刮板扒渣機效率，可以替代多個人工.

1、挖掘部分：采用先導操作，更方便簡捷，各種操作手柄選用浙江---浙江海宏液壓。

2、工作臂：選用國標GB/T700－Q235B材料，抗拉強度達375～               550MPa。

3、液壓油缸：均選用福建山力工程機械類油缸，油缸推力可達4500N，選用進口派克密封件，密封性好，壽命長，可靠性高，各關節采用耐磨高麗自潤滑襯套，耐磨性能更好。

4、襯套：挖掘上所穿銷軸的襯套，選用JDB固體石墨鑲嵌軸承（高力黃銅襯套）（ZCuZn25Al6Fe3Mn3），它具有高耐磨性及良好的耐蝕性，從使用維修上降低維修成本。

1. 液壓系統

經過幾代產品不斷的升級，液壓系統整體設計合理，主要部件均采用國內的產品，確保工作穩定性。
液壓系統采用二級控制，配備國內的液壓先導操縱桿，有良好的比例控制特點，操作輕松方便。
液壓齒輪泵選用濟南7423軍工廠生產的三聯泵/雙聯泵，耐磨抗污染強，效率高，使用壽命長。

液壓系統采用大功率風冷式散熱器，確保整個系統工作油溫恒定。
過濾器能控制液壓系統污染，以保護油泵及其它液壓元件，提高液壓系統的清潔度

二：輸送部分

1. 槽體內兩側、底板、壓鏈板均為耐磨板，加強輸送槽在輸送物料時的耐磨性。

2. 主（從）動鏈輪是用高強度耐磨合金鋼制造，提高鏈輪的使用壽命。

3. 刮板采用Q345B材料下料焊接再加工成型的。便于根據客戶需求，采用不同種類的刮板。

4. 刮板鏈條采用雙鏈條，物料的運輸能力。

5. 鏈條采用江蘇生產節距為50.8mm的鏈條，此鏈條抗拉載荷277KN；鏈板采用40Mn，銷軸采用20Cr，滾子采用GCr15。故鏈條比皮帶壽命長。

 底盤行走部分：

1. 行走履帶采用山推的供應。提高履帶的質量。

2. 履帶式行走，左右履帶可拆卸，方便需要拆裝下井的環境使用。

驅動輪、引導輪采用鑄鋼ZG40SiMn材料，使用壽命長，強度高。

履帶選用重型101節距的單筋板，抓地更牢，爬坡更有力。

選配配置

破碎錘
本機可以加裝一體式破碎錘，在扒渣的同時遇到大石頭可以即刻破碎，方便快捷/安全
破碎錘對巷道底板、側幫底部進行破碎維護；對爆破后大塊巖石、煤塊等進行破碎，無需補炮。

在硬度f≤3的煤巷或半煤巷掘進時無需炮掘。

電纜卷筒
采用專用的電纜卷筒，能實現設備進退場靈活自動收放電纜，節省人力物力，提高安全性，自動化程度，使裝載機進退場更靈活自如。

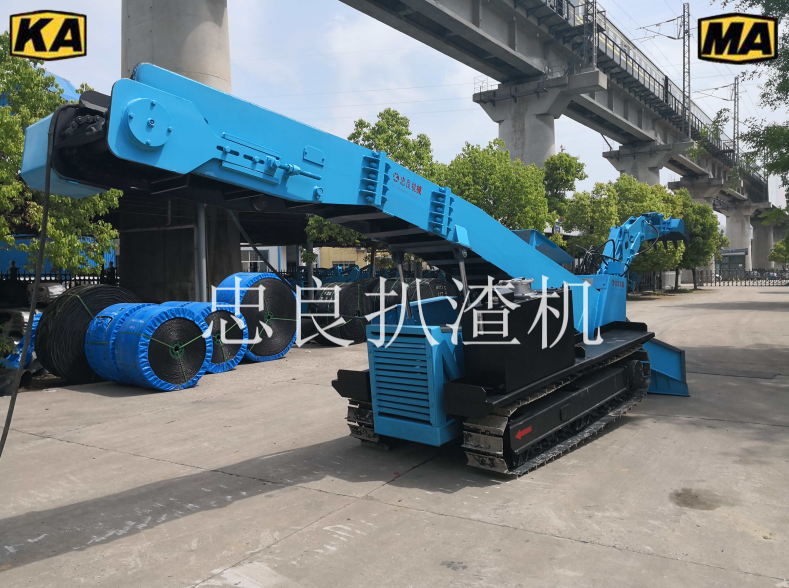

忠良機械60A履帶刮板
